Ronniewell 特殊ローラーベッド - サクションケーソン製造用

大型薄肉サクションアンカー（最大直径14m）向けヘビーデューティサポートシステム

概要

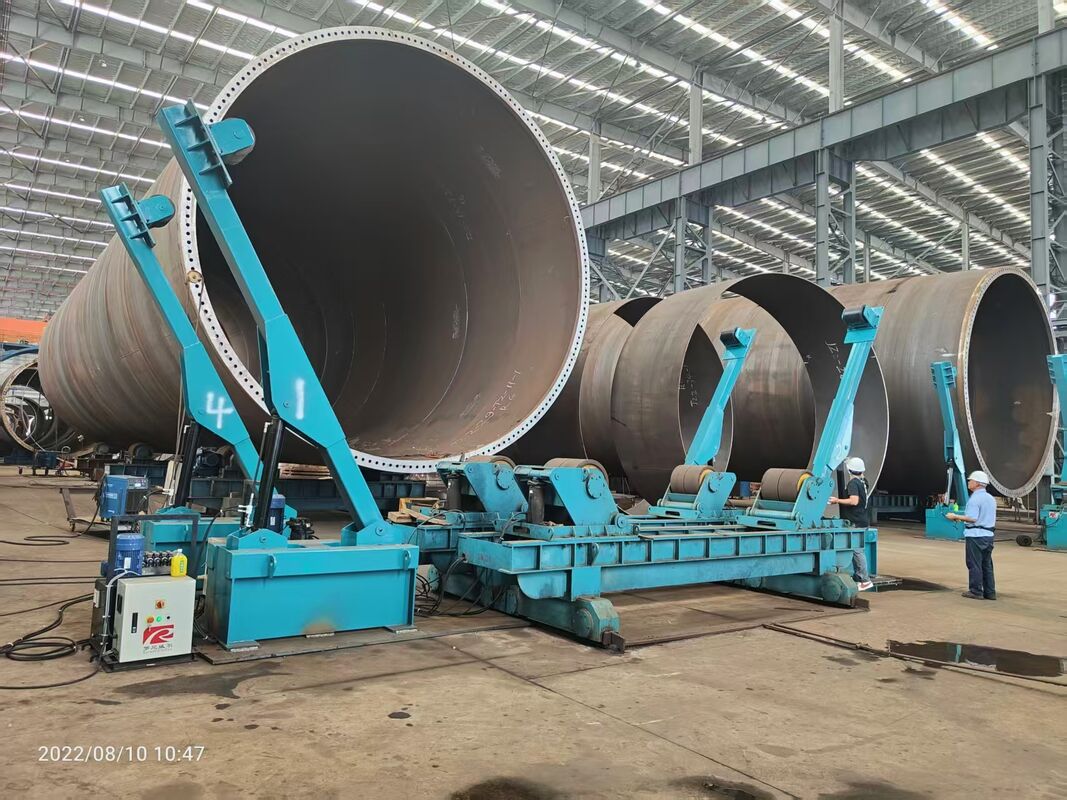

Ronniewellは、オフショア風力および石油・ガス分野における「サクションケーソン（サクションパイルアンカー）製造」の厳しい要求に応えるために特別に設計された特殊ローラーベッドシステムを提供しています。これらのシステムは、最大1,000メトリックトンもの重量があり、底が切り取られた巨大な鋼鉄の「水筒」に似た外観を持つ、大口径薄肉サクションアンカーの製造における特有の課題に対応します。従来の風力タービンタワーやモノパイル製造とは異なり、サクションケーソンは製造において特有の課題を抱えています。それは、「極めて大きな直径（最大14,000mm以上）、薄い壁厚（35mmまで薄い）、そして組み立て・溶接時の大きな自重によるたわみ問題」です。Ronniewellのサクションケーソン用ローラーベッドシステムは、これらの課題を克服するために専用設計されています。サクションケーソン製造の課題

サクションケーソンは、オフショア石油掘削リグや風力発電所のアンカーとして使用され、開口部を海底に設置し、負圧を発生させることでパイルを「固定」します。その構造は、それぞれ60メトリックトンを超える複数の缶セクションの精密なフィットアップを必要とします。重要な製造上の課題:課題

影響

自重によるたわみ

大口径薄肉シェルは自重で変形し、大きな「たわみ」問題を引き起こします

：底部のローラーサポートに加えて、調整可能なサイドスタビライザーが円筒に横方向から接触し、サポート力を複数の接触点に分散させます。

調整可能なサポート角度

：サイドスタビライザーは、ヒンジ付きサポートフレームを備え、傾斜角度を調整可能で、ワークピースの直径や壁厚に応じてサポートノードの位置を最適化できます。安定した三角形構造：サポートフレーム、調整アーム、ベースが安定した三角形を形成し、重負荷下でも堅牢なサポートを保証します。

• 2. たわみ防止エンジニアリングフィットアップおよび溶接作業中の薄肉シェルの自重によるたわみを防止します

• 円周溶接中の丸みの一貫性を維持します最適化されたサポート構成により、複数セクションのケーソンの繰り返し可能で正確なフィットアップを保証します

• 3. フレキシブルなセクションハンドリング移動機能

：レールマウント式ローラーベッドと電動台車により、生産ラインに沿って重いケーソンセクションをシームレスに移動できます

• 水平位置決め

• ：ローラーベッドシステムは、「水平セクション組み立て」用に構成でき、足場や高所での溶接作業を最小限に抑え、安全性と品質を向上させます

• 高さ調整機能

：ローラーの間隔を調整してワークピースを段階的に昇降させることができ、フィットアッププロセスでの「ドッグ＆ウェッジ」の必要性をなくします

• 4. ヘビーデューティドライブシステムダブルモーター駆動

• ：円周溶接中の重いケーソンセクションの安定した回転を保証しますVFD速度制御：最適な溶接条件のための無段階速度調整Invertekモーター

• 、Schneider電気部品を使用し、グローバルな信頼性を実現セルフロックウォームギア減速機

：停止時の偶発的な回転を防ぎます

• 5. 耐久性のある構造応力除去熱処理

• ：すべての溶接構造部品に熱処理を施し、変形を防ぎます特大ベアリング

• ：過酷な負荷下でのサービス寿命を延長します内蔵潤滑システム

• ：メンテナンス要件を削減します技術仕様 – サクションケーソンシリーズ

パラメータ

• 仕様積載能力

• カスタムで最大1,000トン以上/ペア直径範囲

• 最大14,000mm

（カスタム対応可能）

：アクセスしやすい水平構成

• 完成船体「成長」ライン：フルケーソン長さを組み立てるためのタンデム配置された複数のローラーベッドステーション

• 互換性:SAW、GMAW、FCAW、GTAW溶接プロセス

• サクションケーソン製造でRonniewellを選ぶ理由✅ 薄肉大口径に特化

• ：たわみ防止のための横方向サポートシステムを含む、サクションケーソン製造特有の課題に対応するために特別に設計されています✅ 超大口径対応

• ：最大「直径14メートル」のワークピースに対応し、生産中の最大のサクションケーソン設計に対応します✅ たわみ制御

：マルチポイントサポート設計により、自重による変形を防ぎ、丸みと溶接品質を維持します✅ サイドスタビライザー技術

：調整可能なサポートフレームが追加の接触点を提供し、局所的な応力集中を排除します

：足場を削減し、安全性を向上させ、溶接品質を高めます✅ 実証済みの能力

✅ 国際認証：ISO9001およびCEマーキング（機械指令2006/42/EC）✅ グローバルコンポーネント：Invertekモーター、Schneider電気部品

：標準納期：30営業日✅ 信頼性の高いサポート

✅ カスタムエンジニアリング：社内設計チームが特別な要件に対応します

モデル/構成積載能力

特徴標準サクションケーソンシリーズ最大500メトリックトン最大10,000mm

ヘビーデューティサクションケーソンシリーズ最大1,000トン以上最大14,000mmサイドスタビライザー + 電動移動カスタム組み立てライン

カスタム「成長」ライン構成のためのタンデム配置された複数のステーション
